Spannungsfreischnitte
Durch die Lagerung und den Transport z.B. von außen nach innen können durch Temperatur- und Feuchtigkeitsunterschiede Spannungen in Platten aufgebaut werden. Diese werden bei der Aufteilung der Platte freigesetzt und führen dadurch zu einer Verminderung der Schnittqualität, Maßhaltigkeit und Winkligkeit der zugeschnittenen Teile.
Um dem entgegenwirken zu können, unterstützt intelliDivide das gezielte Einfügen von Spannungsfreischnitten. Einstellungen zu Spannungsfreischnitten können auch basierend auf im materialManager gebildeten Materialgruppen vorgenommen werden. Durch diese werden die Spannungen freigesetzt und der sogenannte Bananeneffekt kann reduziert oder vermieden werden. Der nachfolgende Fertigschnitt kann dann mit hoher Genauigkeit ausgeführt werden.
Ob und wie viele Spannungsfreischnitte notwendig sind, hängt stark von der Qualität der Platten, der Umgebung und dem Qualitätsanspruch ab. Mit jedem Spannungsfreischnitt ist ein zusätzlicher Material- und Zeitverlust verbunden. Es gilt die richtige Balance zu finden.
Maschinenparameter für Spannungsfreischnitte
In intelliDivide nehmen Sie die Einstellungen zu Spannungsfreischnitten in den Einstellungen für die Maschinenparameter vor.
Dabei stehen Ihnen drei Typen zur Verfügung: "Einfacher Spannungsfreischnitt", "Schlitz mittig zwischen Streifen" und "Steg mittig zwischen Streifen".
Um das Verhalten anzupassen stehen Ihnen grundsätzlich folgende Parameter zur Verfügung:
Breite (inklusive Sägeblatt): Legt die Breite des Spannungsfreischnitts fest. Ein Spannungsfreischnitt erfordert drei Schnitte. Entsprechend sollte die Breite mindestens der dreifachen Sägeblattbreite plus einem Zuschlag entsprechen.
Minimale Schnittlänge (mm): Spannungen führen insbesondere bei langen Schnitten zu Problemen bei der Maßhaltigkeit. In der Regel sind Spannungsfreischnitte beim Streifenzuschnitt ausreichend. Mit dem Parameter kann festgelegt werden ab welcher Länge eines Schnitts ein Spannungsfreischnitt eingefügt werden soll. Je kleiner der Wert desto mehr Spannungsfreischnitte entstehen.
Minimaler Abstand (mm): Mit dem Parameter kann der minimale Abstand zwischen Spannungsfreischnitten angepasst werden. Ist z.B. ein Streifen schmaler als der eingegebene Wert wird auf das Einfügen eines zweiten Spannungsfreischnitts verzichtet. Je größer der Wert desto weniger Spannungsfreischnitte entstehen.
Die Parameter sind mit häufig in der Praxis verwendeten Werten vorbelegt.
Einstellungen für das Einfügen von Spannungsfreischnitten
Schnittpläne mit eingefügten Spannungsfreischnitten (gelb)
Schnittpläne mit eingefügten Spannungsfreischnitten (gelb) im productionAssist Cutting
Zusätzlich zum einfachen Spannungsfreischnitt stehen auch die beiden Optionen "Schlitz mittig zwischen Streifen" (1) und "Steg mittig zwischen Streifen" (2) zur Verfügung. Diese Optionen werden Ihnen nur dann angezeigt, wenn sie von der jeweiligen Maschine unterstützt werden.
Beide Typen erleichtern das Handling der Platte, da die Säge zunächst alle Spannungsfreischnitte setzt und dann mit dem Aufteilen der Streifen beginnt. Die Platte kann weiterhin zusammenhängend bewegt werden und das Handling der Einzelstreifen, die beim durchgehenden Spannungsfreischnitt entstehen, entfällt.
Spannungsfreischnitttypen: Schlitz mittig zwischen Streifen (1) und Steg mittig zwischen Streifen (2)
Bei der Auswahl des Typs "Schlitz mittig zwischen Streifen", kann als zusätzlicher Parameter der Abstand des Schlitzes von der Seite angegeben werden. Die Einstellung wird dabei prozentual in Abhängigkeit zur Plattengröße vorgenommen.
Auswahl des Typs "Schlitz mittig zwischen Streifen"
Wenn Sie den Spannungsfreischnitttyp "Steg mittig zwischen Streifen" auswählen, können Sie als zusätzlichen Parameter die Länge des mittleren Stegs in prozentualer Abhängigkeit zur Plattengröße festlegen.
Auswahl des Typs "Steg mittig zwischen Streifen"
Alternativ zur Einstellung in den Maschinenparametern, können Sie auch die Option "Verwendung von materialabhängigen Parametern" in intelliDivide aktivieren.
Materialabhängige Parameter für Spannungsfreischnitte verwenden
Materialabhängige Einstellungen für Spannungsfreischnitte
Im materialManager haben Sie im Bereich "Optimierung" unter dem Reiter "Spannungsfreischnitte" die Möglichkeit, Materialgruppen für die Verwendung von Spannungsfreischnitten anzulegen. Diese Einteilung ermöglicht es, abhängig von den Materialeigenschaften zu bestimmen, ob und welche Parameter für Spannungsfreischnitte angewendet werden sollen. Materialgruppen können auf Grundlage von gemeinsamen Eigenschaften der Materialien, wie beispielsweise die Material- und Beschichtungskategorie oder dem Plattenhersteller gebildet werden.
Für jede Materialgruppe kann festgelegt werden, ob und mit welchen Parametern Spannungsfreischnitte verwendet werden sollen. Über die Auswahl des Typs können Sie auch hier zwischen den drei Optionen "Einfacher Spannungsfreischnitt", "Schlitz mittig zwischen Streifen" und "Steg mittig zwsichen Streifen" wählen.
Für jede Materialgruppe kann festgelegt werden, ob und mit welchen Parametern Spannungsfreischnitte verwendet werden sollen.
Auswahl des Spannungsfreischnitttyps
Die Verwendbarkeit der verschiedenen Spannungsfreischnitt-Typen hängt von der in intelliDivide für die Optimierung ausgewählten Maschine ab. Wird ein bestimmter Typ nicht unterstützt, greift intelliDivide auf den Standardtyp "Einfacher Spannungsfreischnitt" zurück.
In der Registerkarte "Platten" wird in intelliDivide die jeweilige Materialgruppe pro Material angezeigt.
In den Schnittplänen, sind die eingefügten Spannungsfreischnitte gelb markiert.

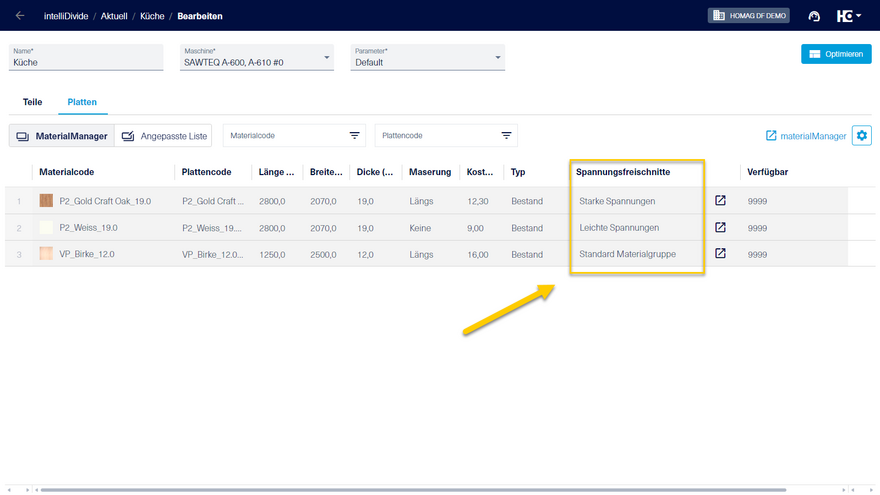

Darstellung der Materialgruppe für Spannungsfreischnitte in intelliDivide

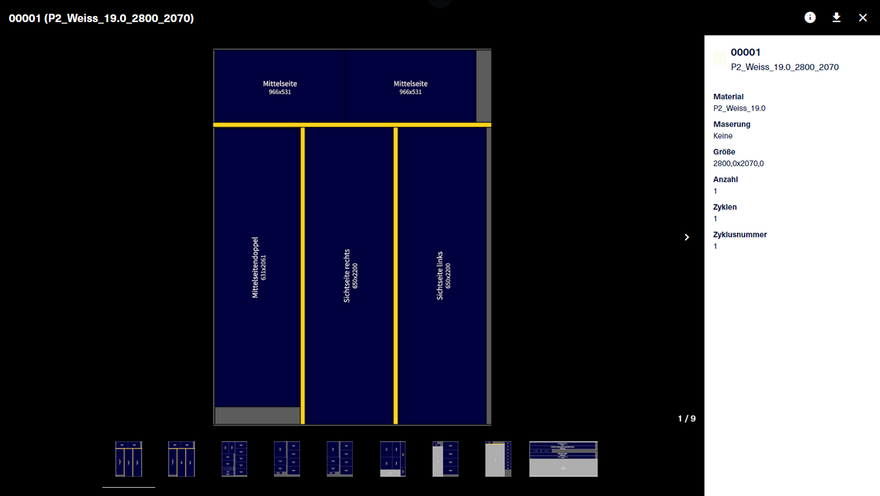

Die in den Schnittplan eingefügten Spannungsfreischnitte sind gelb markiert.
