Automatische Berechnung von Beschichtungen
Möchten Sie Bauteile selber beschichten und Ihr CAD/CAM-System gibt diese zusätzlichen Belag-Bauteile nicht automatisch in der Stückliste mit aus?
Sie können in intelliDivide die Berechnung der Beläge automatisch durchführen lassen. Dafür müssen lediglich zwei Dinge berücksichtigt werden:
- Aktivieren Sie die Spalten Belag oben und Belag unten in der Teileliste in intelliDivide. Wählen Sie nun analog zum Materialcode des Plattenmaterials in diesen Feldern den Materialcode für den Belag oben und Belag unten. Optional kann auch das Feld für die Maserungsrichtung der Beläge genutzt werden, um beispielsweise ein Absperren des Trägermaterials zu erreichen.
- In den Optimierungsparametern finden Sie den Reiter Beläge. Hier muss nun das Hinzufügen von Belägen zur Zuschnittliste aktiviert werden. Zusätzlich können Sie das Aufmaß für die Beläge angeben sowie das Aufmaß für das Rohteil aktivieren und auch hier das Aufmaß angeben.

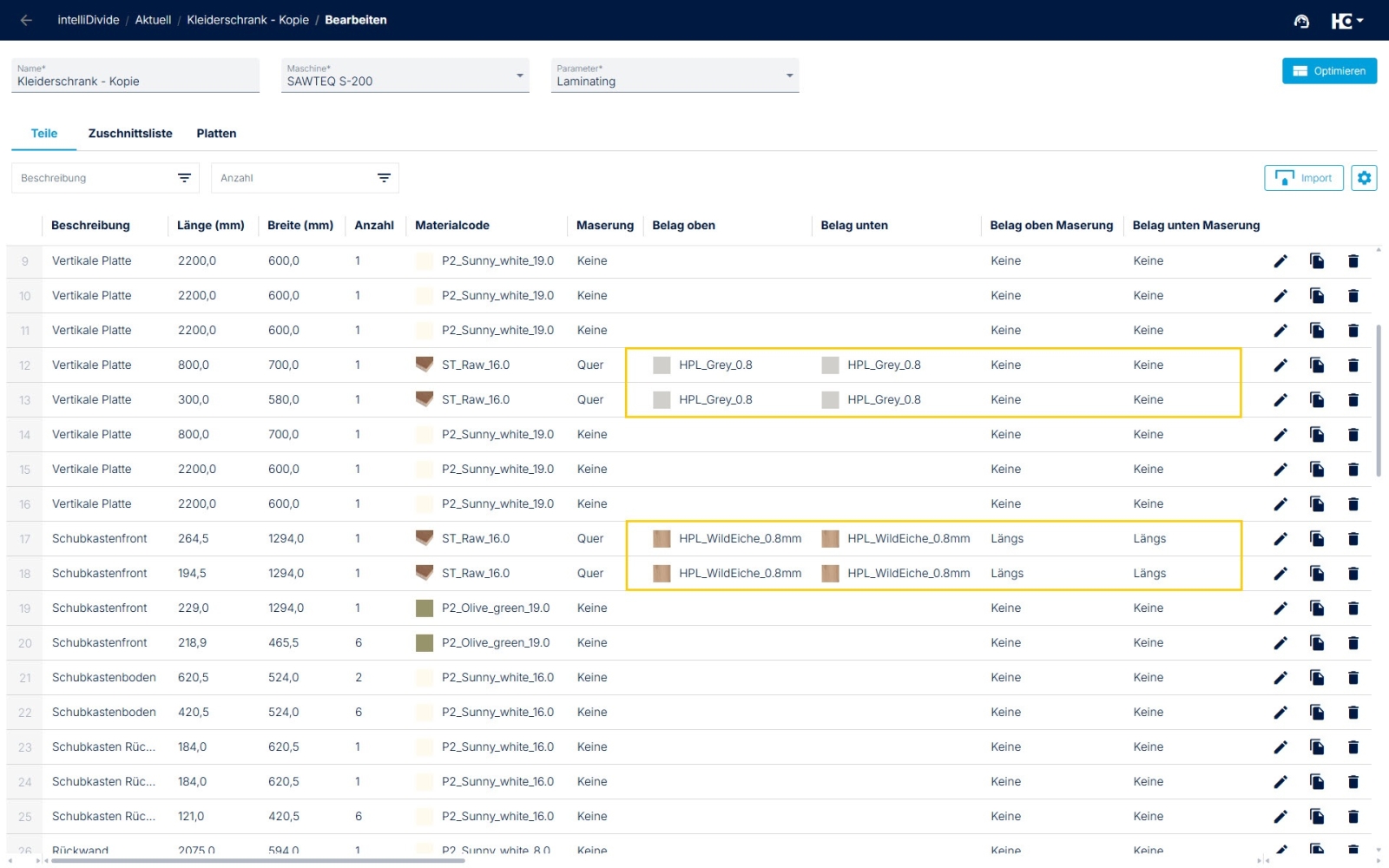

Angabe des Materials für den Belag oben und Belag unten in der Stückliste.

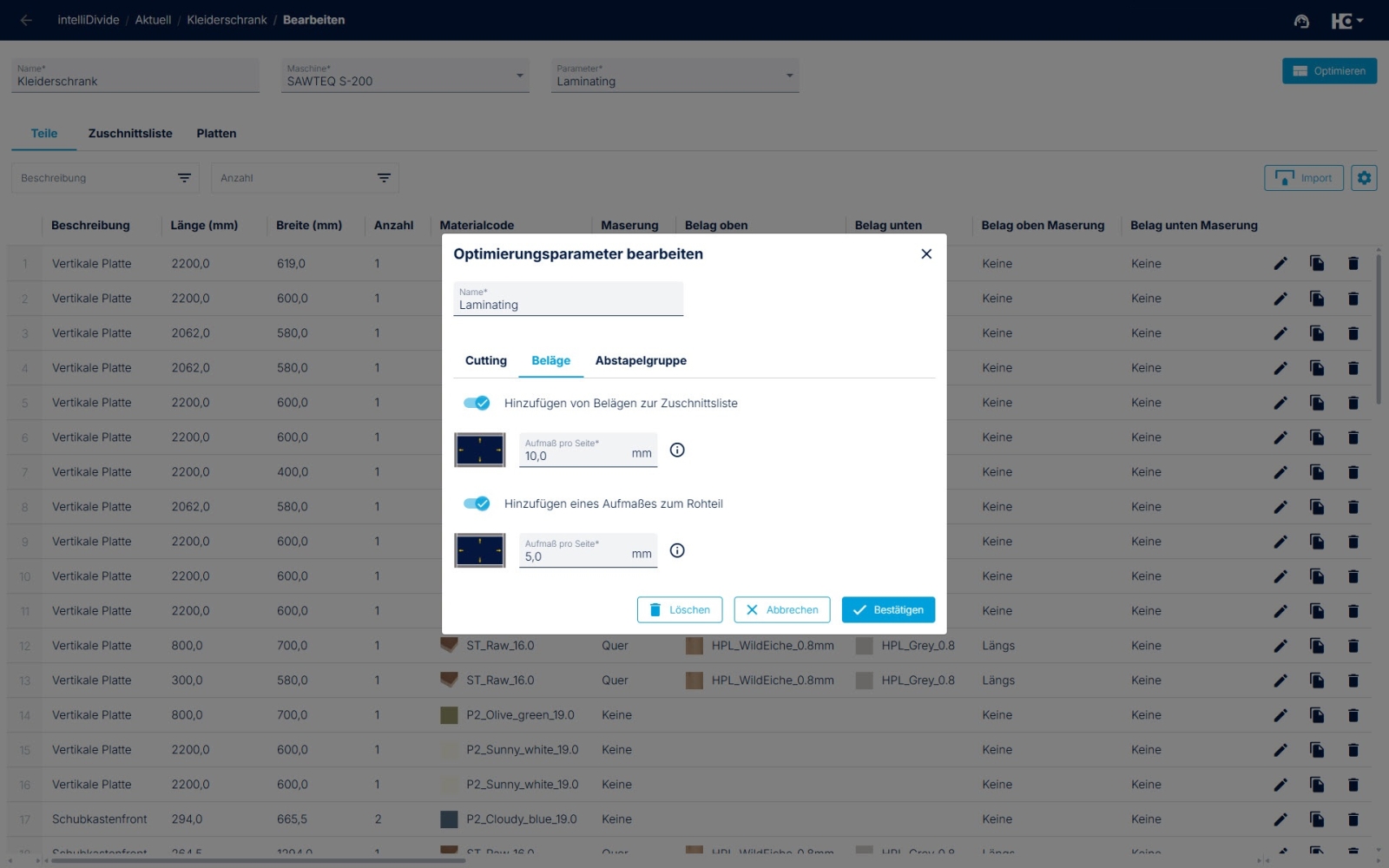

Aktivierung der Laminatberechnung in den Optimierungsparametern.

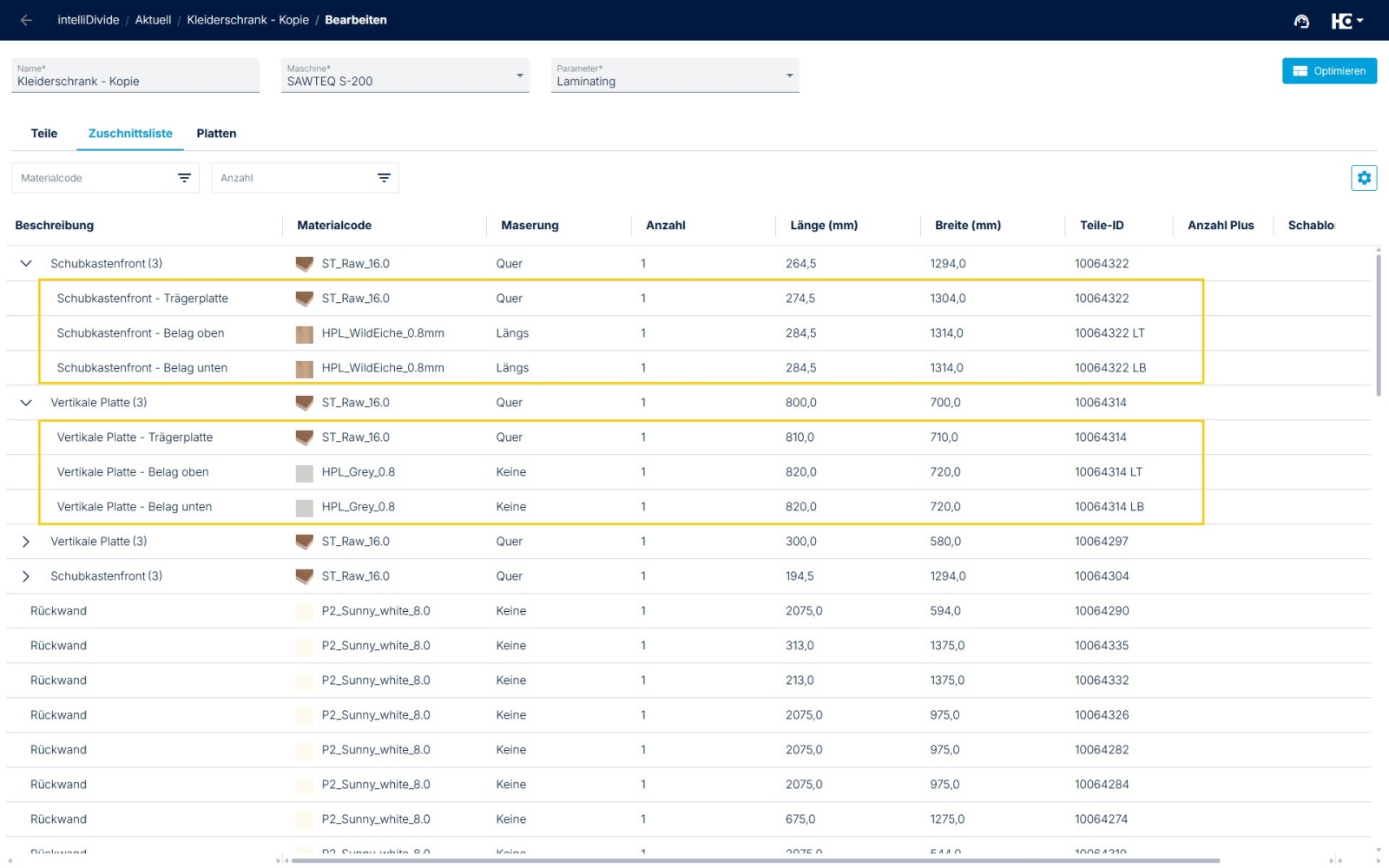

Darstellung der zusätzlichen Laminat-Bauteile in der Zuschnittliste.

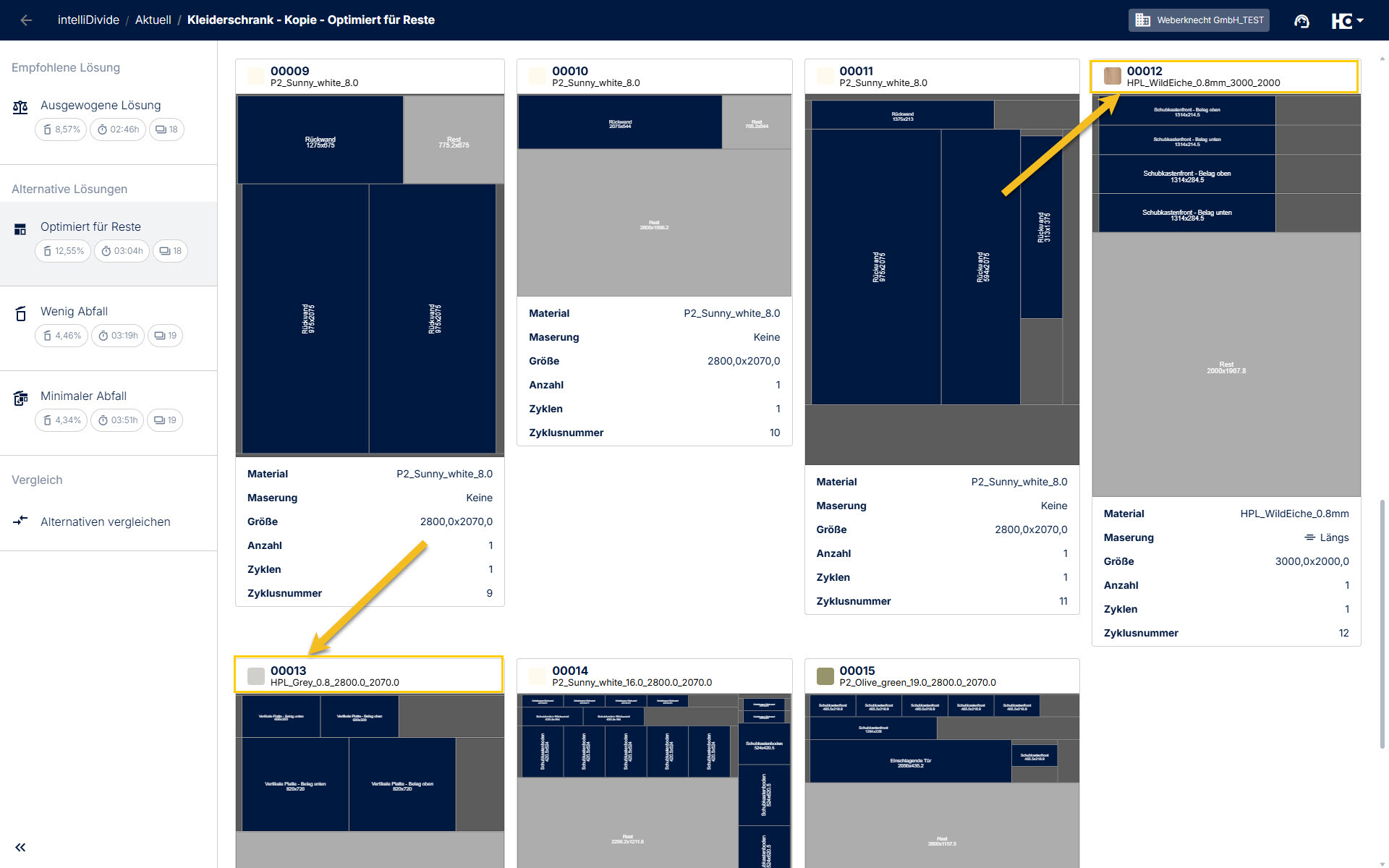

Berechnung der Schnittpläne für das Plattenmaterial und für die Laminate.
In intelliDivide wird daraufhin zusätzlich zur Teileliste die Zuschnittliste angezeigt, die für die Optimierung verwendet wird. Darin finden Sie die jeweils zur Trägerplatte berechneten Beläge inklusive deren Abmessungen. Zum Abschluss kann nun die Optimierung gestartet werden.
HINWEIS:
Auch Zuschnitt-Schablonen können in Verbindung mit der Laminatberechnung verwendet werden. Es werden für beide Bauteiltypen - Trägerplatte und Belag - Zuschnittschablonen erstellt. Dabei gilt zu beachten, dass bei Maserungsanwahl in der Schablone neben den Belägen auch die Trägerplatte eine Maserung aufweisen muss.
