Etikettenlayout

Die Funktion zur Anpassung des Etikettenlayouts erlaubt es Ihnen, ein spezifisches Etikett für jedes Teil festzulegen. Dies ist besonders vorteilhaft für Zuschnittunternehmen, die auf entsprechende Kundenwünsche reagieren müssen. Sollten Ihre Kunden beispielsweise Etiketten mit individueller Gestaltung, wie etwa ihrem eigenen Firmenlogo verlangen, erlaubt Ihnen diese Funktion, entsprechende Anpassungen vorzunehmen und so den unterschiedlichen Ansprüchen gerecht zu werden.

Die im productionManager hinterlegten Informationen zur Spalte "Etikettenlayout" werden automatisch an intelliDivide übertragen.

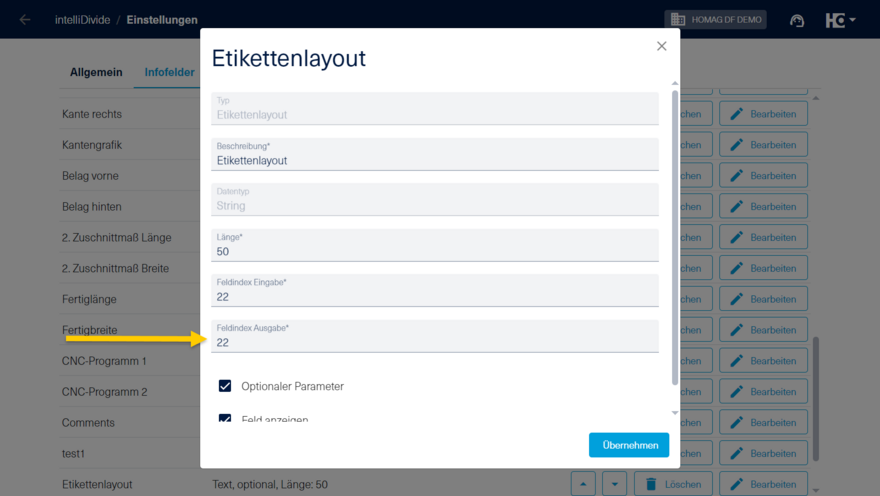

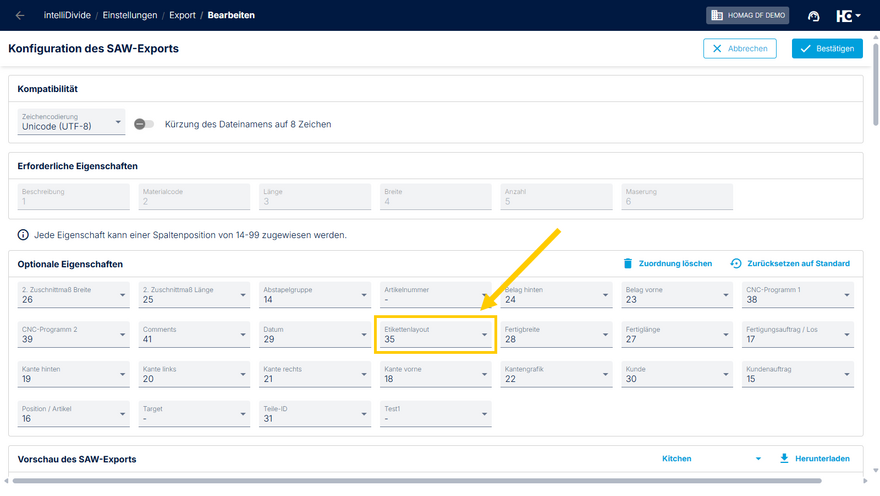

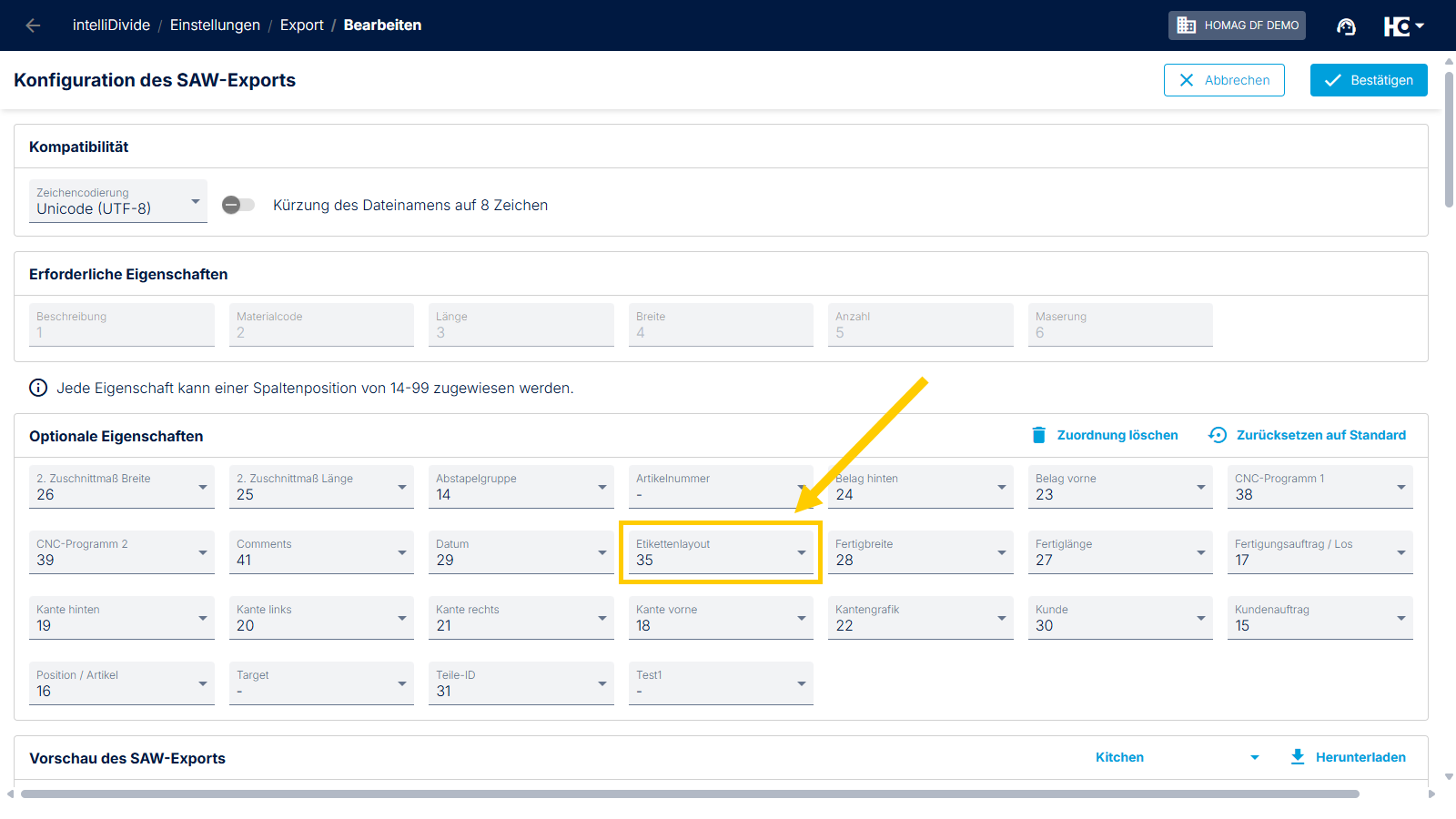

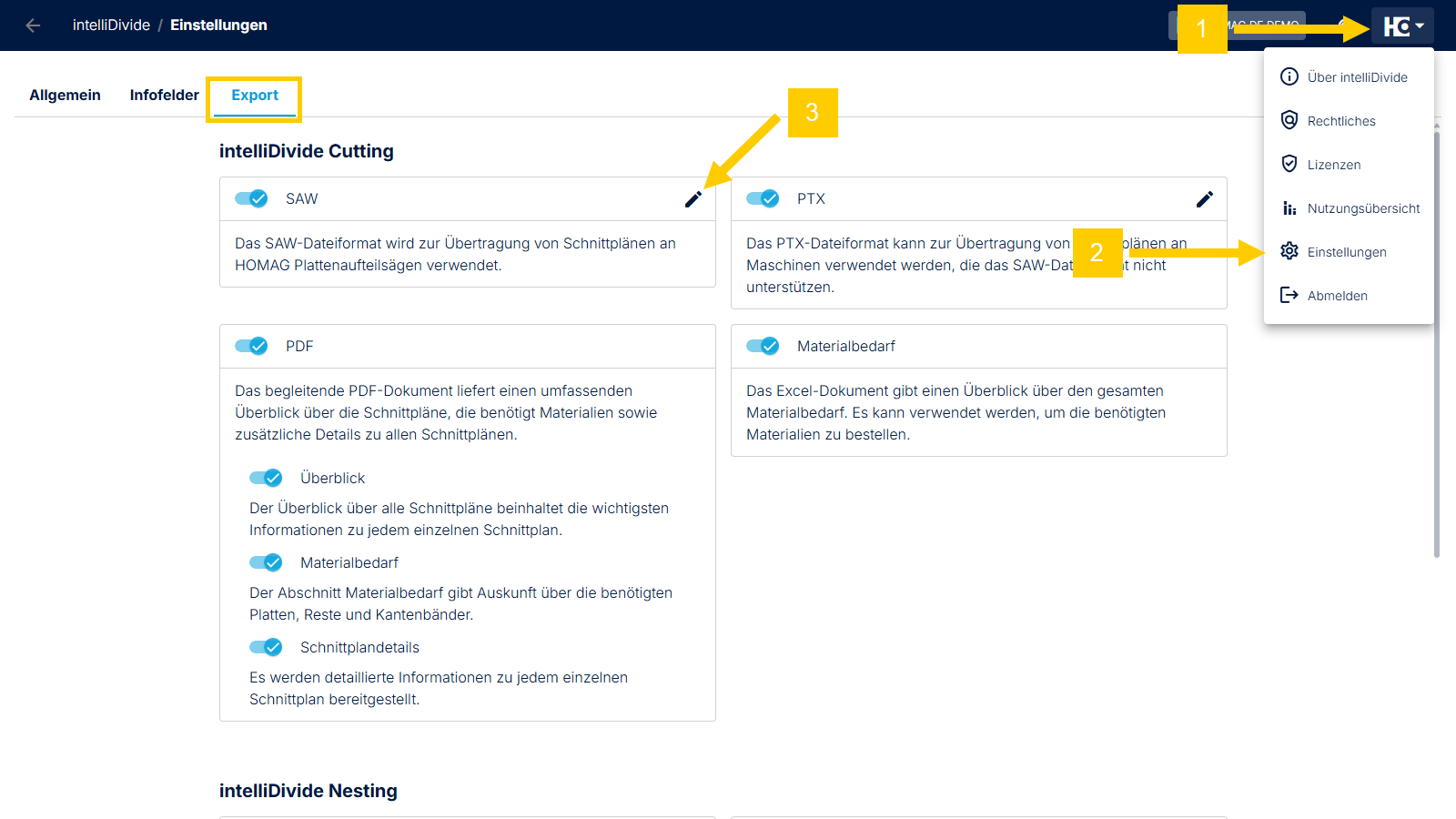

Um festzulegen, in welche Spalte der SAW-Datei die Informationen übertragen werden sollen, gehen Sie in intelliDivide zu den Einstellungen. Im Reiter "Infofelder" scrollen Sie bis zur Zeile "Etikettenlayout". Klicken Sie hier auf "Bearbeiten" und geben Sie unter "Feldindex Ausgabe*" die Zahl "22" ein.

Dementsprechend wird die Information an die SAW-Datei übermittelt. Somit können die Angaben über das Etikettenlayout von der Säge ausgewertet werden.

Einstellungen an der Säge

In der CADmatic muss möglicherweise die Datei "PartAddInfo.add" angepasst werden, um die Übergabe der Etikett-Vorlage sicherzustellen.

1. Öffnen Sie zunächst den Windows-Explorer an der Säge und suchen Sie nach der Datei "AddFileConfigEditor.exe".
2. Starten Sie die Exe-Datei, woraufhin ein Dialogfeld erscheint.
3. In diesem Dialogfeld öffnen Sie die Datei "PartAddInfo.add".
4. Im nun geöffneten "Add-File Editor" wählen Sie auf der linken Seite "PartTemplateName(Spezielle Vorlage für Etikett)" aus.
5. Suchen Sie dann im rechten Menübereich im Feld "Schnitt Profi(t) Feldzuordnung Teil" das Feld "Zusatzinfo 22" aus. Dieses entspricht dem hinterlegten Feld in intelliDivide, wodurch das passende Layout aus der SAW-Datei abgerufen werden kann. Vergessen Sie nicht, Ihre Änderungen abschließend zu speichern.

Hinweis: Zur Sicherheit sollten Sie zuvor eine Datensicherung der Datei "PartAddInfo.add" vornehmen.

Gegebenenfalls müssen Sie im Grunddialog der Etiketten die Tastenkombination "STRG + F8" drücken. Dadurch gelangen Sie zu den erweiterten Einstellungen. Wählen Sie dann unter "Zusatzinfo bei Vorlage und Teilezuordnung berücksichtigen" die Option "Ja" aus.
