Automatische Berechnung von Beschichtungen

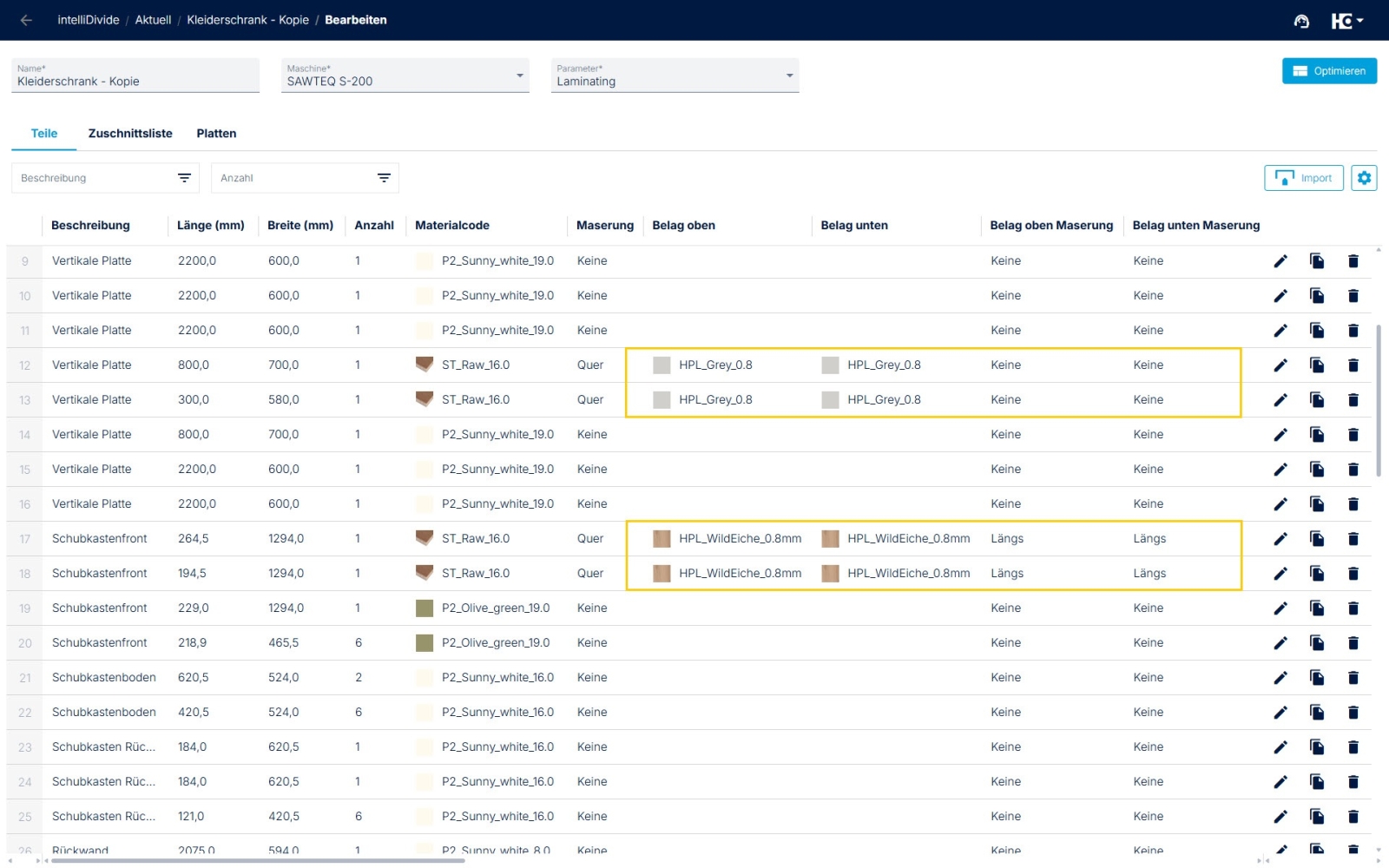

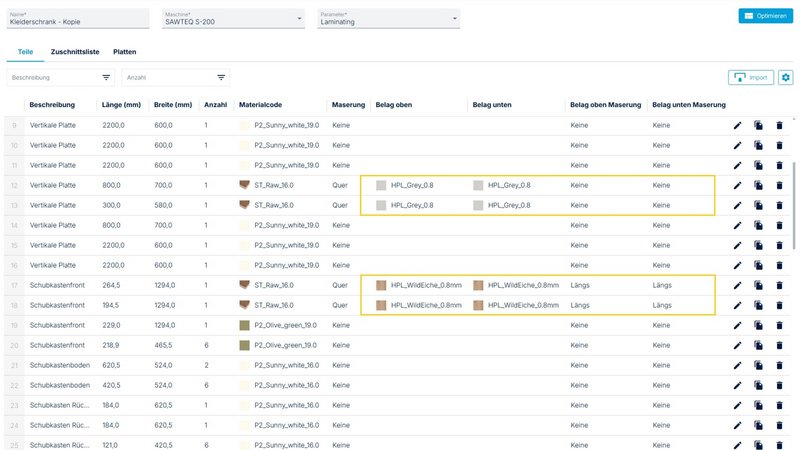

Angabe des Materials für den Belag oben und Belag unten in der Stückliste.

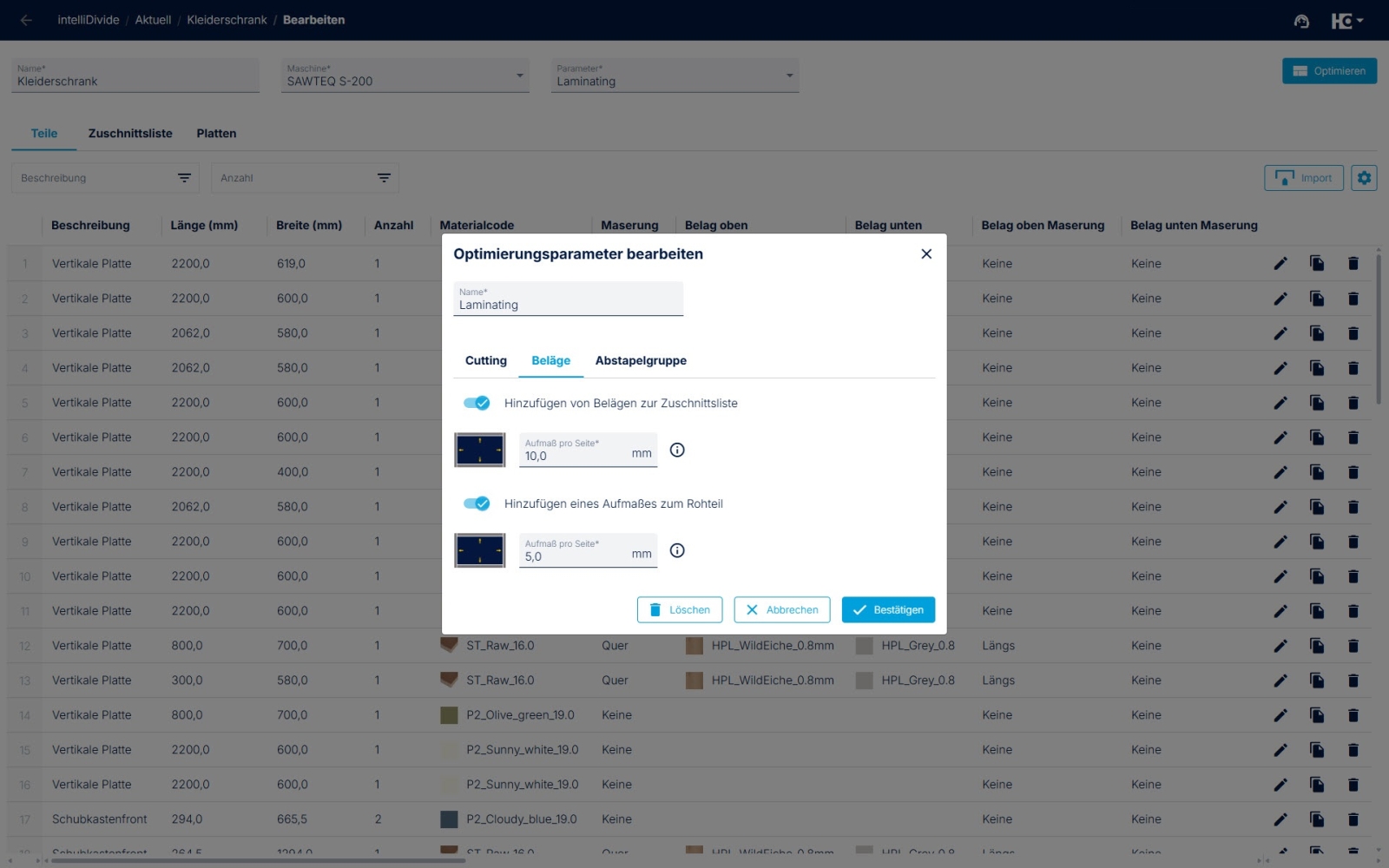

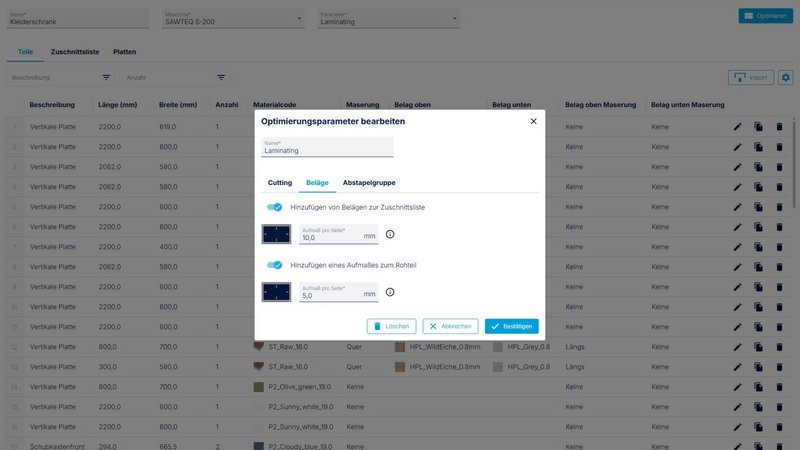

Aktivierung der Laminatberechnung in den Optimierungsparametern.

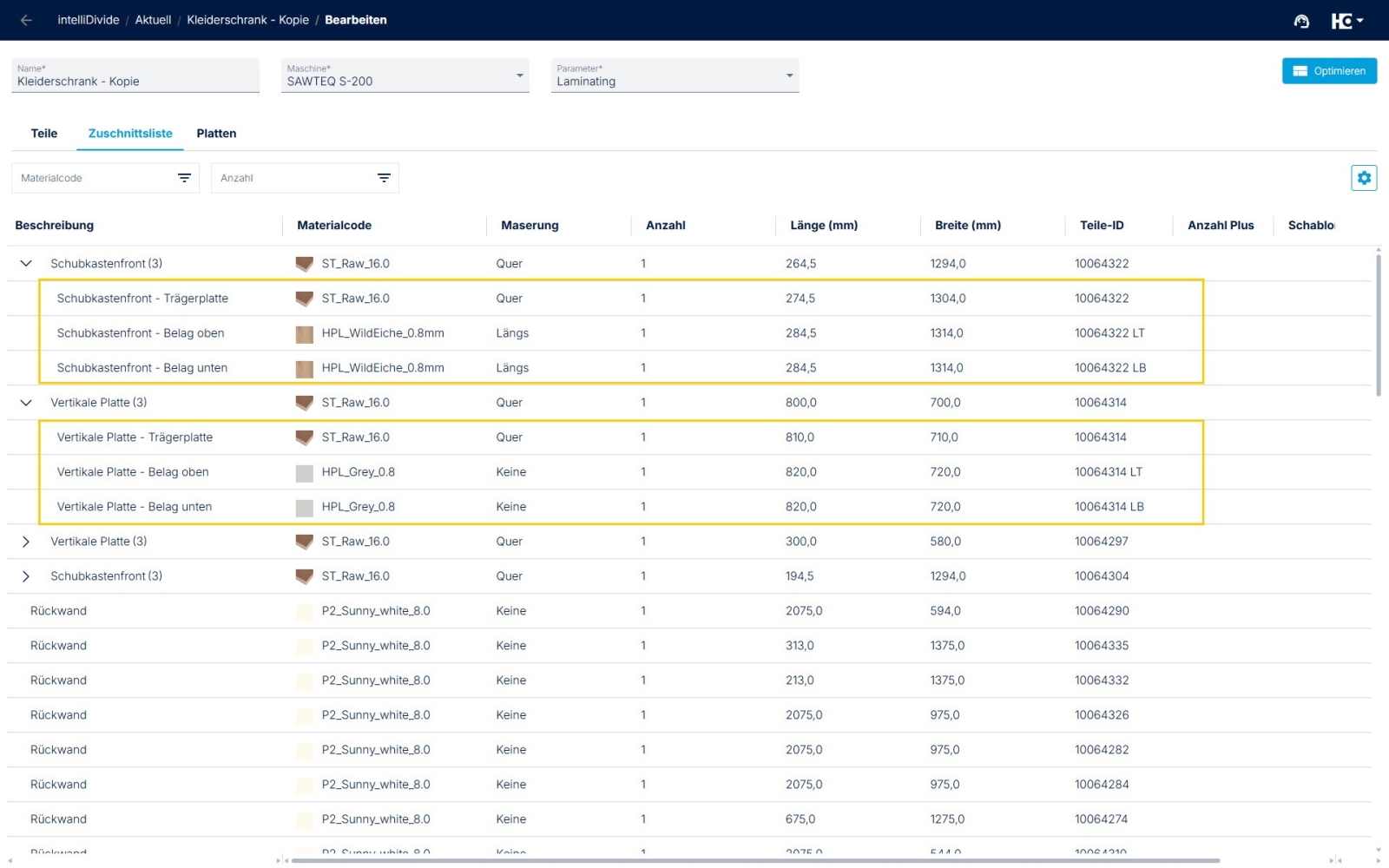

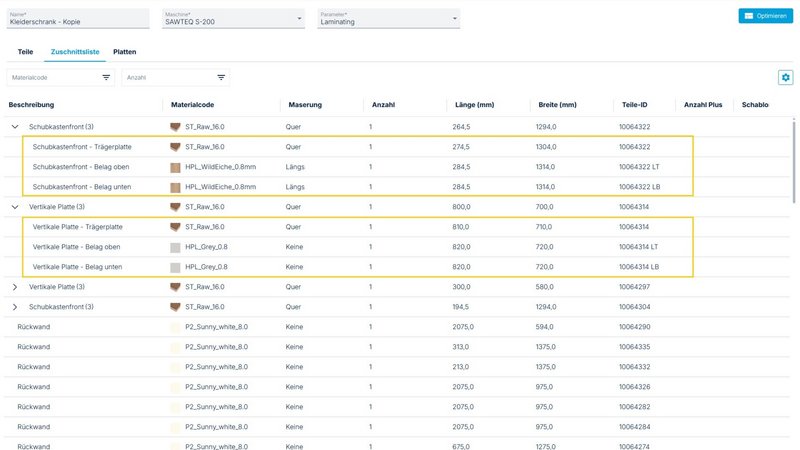

Darstellung der zusätzlichen Laminat-Bauteile in der Zuschnittliste.

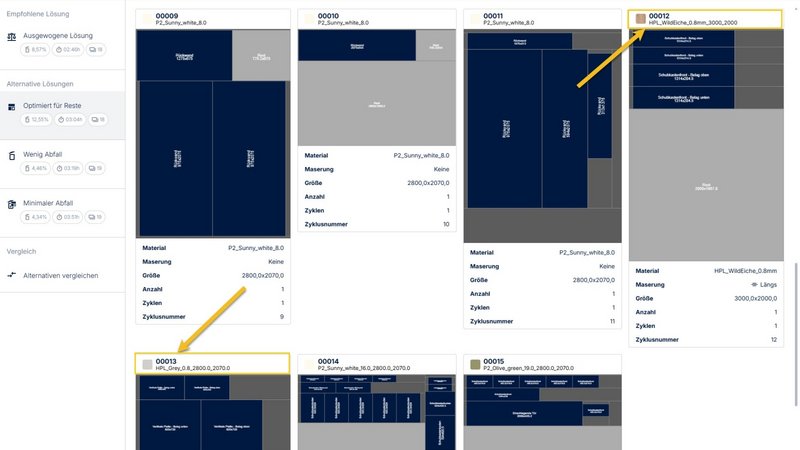

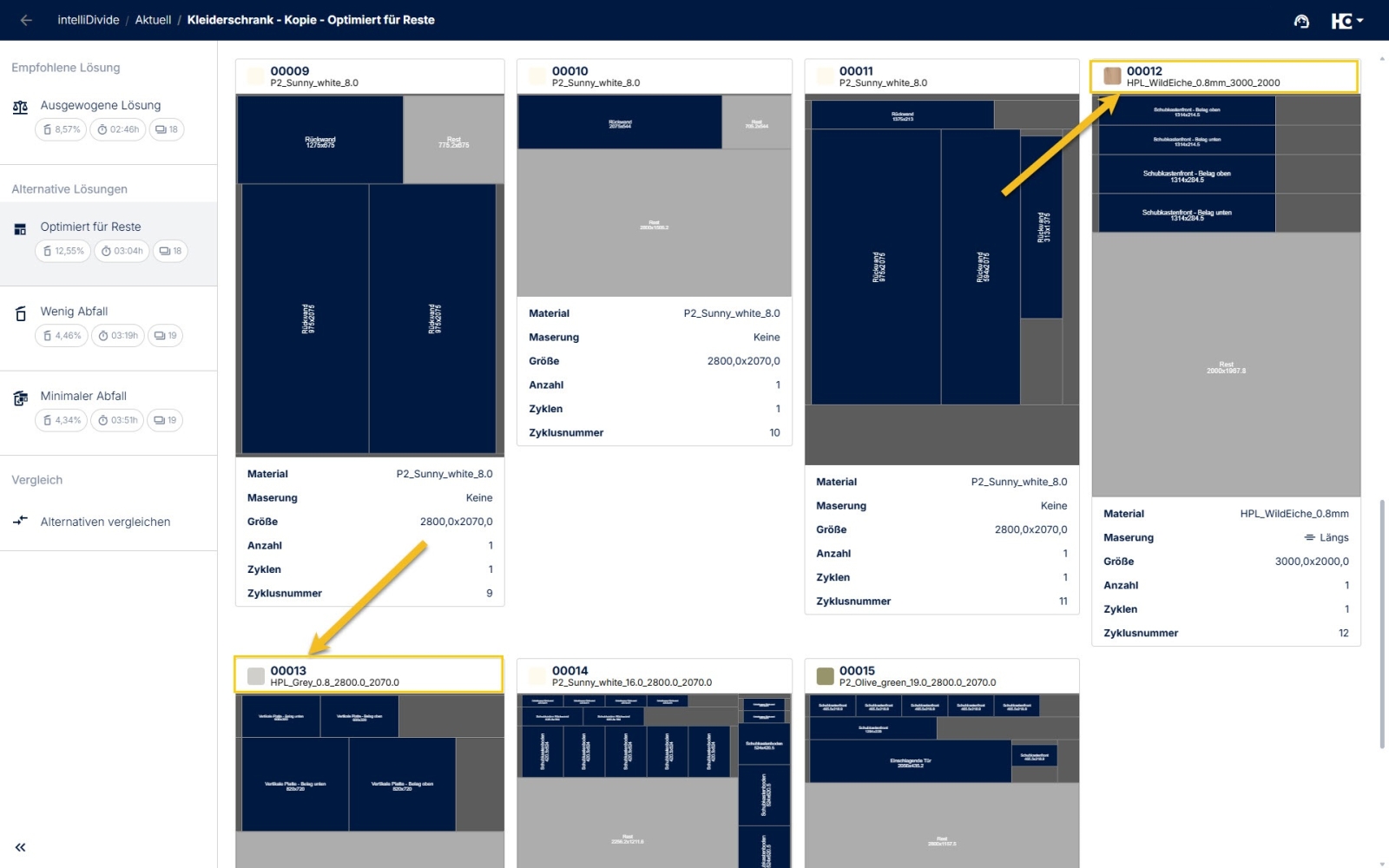

Berechnung der Schnittpläne für das Plattenmaterial und für die Laminate.
Möchten Sie Bauteile selber beschichten und Ihr CAD/CAM System gibt diese zusätzlichen Belag-Bauteile nicht automatisch in der Stückliste mit aus?
Ab sofort können Sie in intelliDivide die Berechnung der Beläge automatisch durchführen lassen.
Dafür müssen lediglich zwei Dinge berücksichtigt werden:
- Aktivieren Sie die Spalten "Belag oben" und "Belag unten" in der Teileliste in intelliDivide. Wählen Sie nun analog zum Materialcode des Plattenmaterials in diesen Feldern den Materialcode für den Belag oben und Belag unten. Optional kann auch das Feld für die Maserungsrichtung der Beläge genutzt werden, um beispielsweise ein "Absperren" des Trägermaterials zu erreichen
- In den Optimierungsparametern finden Sie einen neuen Reiter "Beläge". Hier muss nun das "Hinzufügen von Belägen zur Zuschnittliste" aktiviert werden. Zusätzlich können Sie das Aufmaß für die Beläge angeben sowie das Aufmaß für das Rohteil aktivieren und auch hier das Aufmaß angeben.
In intelliDivide wird daraufhin zusätzlich zur Teileliste die Zuschnittliste angezeigt. Darin finden Sie die jeweils zur Trägerplatte berechneten Beläge inklusive deren Abmessungen. Zum Abschluss kann nun die Optimierung gestartet werden.
Hinweis: Auch Zuschnitt-Schablonen können in Verbindung mit der Laminatberechnung verwendet werden.
