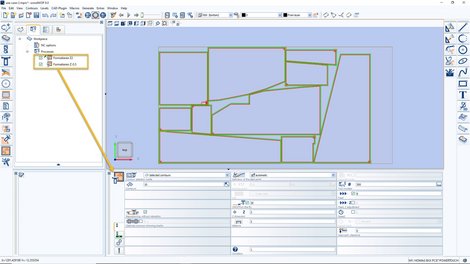

Nestingplan in woodWOP
Bearbeitungssimulation des Nestingprogramms
Beispiel für das Zusammenhalten von Kleinteilen mit einzelnen dicken Stegen
Beispiel für das Zusammenhalten von Kleinteilen mit mehreren dünnen Stegen
Kennen Sie das Problem: Beim Nesten verrutschen oft kleine Teile, weil zu wenig Vakuum auf die Teile mit kleiner Auflagefläche wirkt. In Verbindung mit woodWOP 8 haben Sie in intelliDivide Nesting nun die Möglichkeit, kleine Teile durch Haltestege miteinander zu verbinden. Die Größe und die Anzahl der Stege können individuell angepasst werden. Nach dem Nesten brechen Sie die Stege einfach ab oder trennen diese mit einer Handsäge ab.
Nutzern von woodWOP 8 und intelliDivide Nesting stehen aber auch eine Vielzahl weiterer Funktionen zur Beschleunigung des Nesting-Produktionsprozesses zur Verfügung.
Sie möchten die Bearbeitungszeit minimieren und dabei darauf achten, dass der Fräser nicht jedes Werkstück einzeln an- und abfährt? Dann verwenden Sie einfach die Option „Umpositionieren ohne Rückzug“ oder „gemeinsame Frässpuren nutzen“.
Die Option „Umpositionieren ohne Rückzug“, auch bekannt als Stay-Down-Verfahren, optimiert die Anfahrbewegungen. Das Werkzeug fährt dabei nur einen Punkt an und verbleibt die gesamte Bearbeitungszeit über in der vorgegebenen Frästiefe. Somit verkürzt sich die Bearbeitungszeit, da nicht mehr jedes einzelne Werkstück an- und abgefahren wird.
Die Option „gemeinsame Frässpuren nutzen“ (Common-Line-Verfahren) sorgt zusätzlich dafür, dass der Teileabstand genau dem Werkzeugdurchmesser entspricht. Das Werkzeug fährt dann zwischen zwei Werkstücken nur einmal durch und trennt diese voneinander.
Über den Reiter Formatieren können diese Nesting-Zusatzfunktionen verwendet werden.
Das zusätzliche Makro „Formatieren“ wird während der Berechnung der Nestingpläne in den Nestingplan generiert.
Es können bis zu zwei Makros für den Bereich „Formatieren“ hinzugefügt werden. Damit können z.B. im ersten Durchgang Kleinteile zunächst vorgefräst und im zweiten Durchgang alle Teile ausgefräst werden.
HINWEIS: Diese Funktionen stehen nur in Verbindung mit woodWOP 8 und dem woodWOP Nesting Plugin zur Verfügung.
Folgende Bearbeitungsstrategien können mit dem Formatieren erzielt werden:
Umpositionieren ohne Rückzug (stay down)
Gemeinsame Frässpuren nutzen (common line)
- Stege stehen lassen (include tabs) HINWEIS: verfügbar ab woodWOP 8.1.225
Stufenweise Fräsen (onion skinning)
