Zuschnitt-Schablonen für das Zusammenfassen von Bauteilen
Beispiel 1: Die Fronten sollen ein zusammenhängendes Furnierbild erhalten und müssen deswegen bei der Optimierung im Schnittplan nebeneinander liegen.
Beispiel 2: Schmale Schubkastenvorderstücke sollen zunächst zusammengefasst werden, um die Schmalseiten zu bekanten.

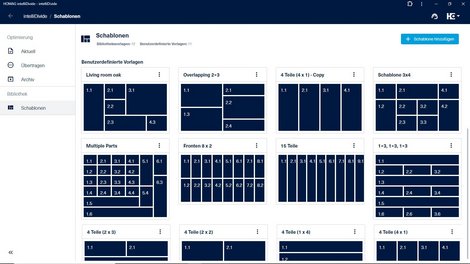

intelliDivide bietet eine Auswahl an vordefinierten Schablonen.
Die Auswahl der Schablone und die Zuordnung der Bauteile in der Schablone erfolgt direkt in der Stückliste.
Das Ergebnis: Im Haupt-Schnittplan (1) liegt die Schablone als separates Bauteil. In einem zweiten Schnittplan (2) kann die Schablone in die Einzelteile aufgetrennt werden.
Bei der Plattenoptimierung werden üblicherweise die einzelnen Bauteile beliebig in der Rohplatte angeordnet, um z.B. einen minimalen Verschnitt zu erreichen.
Möchten Sie nun aber Bauteile bewusst zusammenhalten, bietet intelliDivide mit sogenannten Schablonen die Möglichkeit, die Teile in einer vorgegebenen Anordnung zu schneiden.
Für die Zuordnung stehen in intelliDivide Schablonen-Vorlagen zur Verfügung. Die Auswahl der Schablone und die Zuordnung der Bauteile innerhalb der Schablone erfolgen in der Stückliste in intelliDivide.
Ausführliche Informationen dazu finden Sie hier.
Hinweis: Diese Funktion steht derzeit nur für intelliDivide Cutting zu Verfügung, nicht für Nesting.
